Marine Pipe Fitting >> Flanges >> BS Flanges >> Integral FlangesBS 4504 Slip-On Plate Flanges
Product Name BS 4505 Slip on plate Flanges

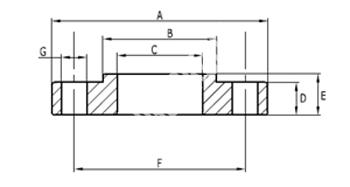

Product NO. DN A B C D E F G NO.of Holes Bolt size
MFVE602-BS01 10 75 - 18 12 12 50 11 4 M10
MFVE602-BS02 15 80 - 22 12 12 55 11 4 M10
MFVE602-BS03 20 90 - 27.5 14 14 65 11 4 M10
MFVE602-BS04 25 100 - 34.5 14 14 75 11 4 M10
MFVE602-BS05 32 120 - 43.5 14 16 90 14 4 M12
MFVE602-BS06 40 130 - 49.5 14 16 100 14 4 M12
MFVE602-BS07 50 140 - 61.5 14 16 110 14 4 M12
MFVE602-BS08 65 160 55 77.5 14 16 130 14 4 M12
MFVE602-BS09 80 190 70 90.5 16 18 150 18 4 M16
MFVE602-BS10 100 210 90 116 16 18 170 18 4 M16
MFVE602-BS11 125 240 115 141.5 18 20 200 18 8 M16
MFVE602-BS12 150 265 140 170.5 18 20 225 18 8 M16
