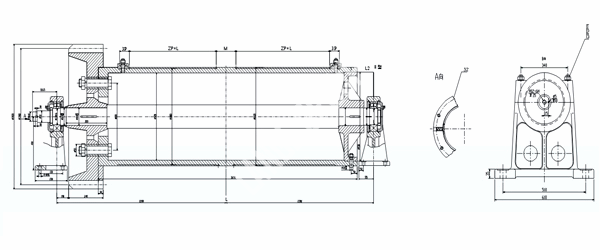

Product Name | φ400mm Crane Drum | ||||||||||||||
Product Material | Steel | ||||||||||||||
Product No. | D×L | (t) | (m) | p | m | D1 | L1 | L2 | I1 | I2 | H | h | d | R | m1×z1 |
MHAE0162-DC001 | φ400×1800 | 5 | 30 | 16 | 150 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 240 | 4×56 |
MHAE0162-DC002 | φ400×1500 | 5 | 22 | 22 | 250 | 418 | 10 | 140 | 50 | 30 | 210 | 30 | 22 | 259 | 4×56 |
MHAE0162-DC003 | φ400×1500 | 5 | 30 | 12.7 | 150 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 240 | 4×56 |
MHAE0162-DC004 | φ400×1500 | 3.2 | 32 | 12.7 | 50 | 408 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 239 | 4×56 |
MHAE0162-DC005 | φ400×2000 | 3.2 | 64 | 16 | 250 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 250 | 4×56 |
MHAE0162-DC006 | φ400×2000 | 5 | 32 | 16 | 250 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 235 | 4×56 |
MHAE0162-DC007 | φ400×1000 | 5 | 16 | 16 | 48 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 248 | 4×56 |
MHAE0162-DC008 | φ400×1500 | 5 | 22 | 16 | 150 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 235 | 4×56 |
MHAE0162-DC009 | φ400×800 | 5 | 11 | 16 | 48 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 235 | 4×56 |
MHAE0162-DC010 | φ400×1500 | 3.2 | 43 | 16 | 250 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 235 | 4×56 |
MHAE0162-DC011 | φ400×2000 | 5 | 34 | 16 | 150 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 250 | 4×56 |
MHAE0162-DC012 | φ400×2500 | 5 | 46 | 16 | 50 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 235 | 4×56 |
MHAE0162-DC013 | φ400×2200 | 5 | 38 | 16 | 150 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 248 | 4×56 |
MHAE0162-DC014 | φ400×2500 | 5 | 44 | 16 | 150 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 248 | 4×56 |
MHAE0162-DC015 | φ400×2500 | 3.2 | 44 | 12.7 | 150 | 408 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 235 | 4×56 |
MHAE0162-DC016 | φ400×2500 | 5 | 40 | 16 | 150 | 409 | 10 | 100 | 50 | 30 | 210 | 30 | 22 | 235 | 4×56 |
MHAE0162-DC017 | φ400×2500 | 5 | 40 | 22 | 400 | 418 | 10 | 140 | 50 | 30 | 210 | 30 | 22 | 259 | 4×56 |
