Marine Pipe Fitting >> Flanges >> DIN Flanges >> Integral FlangesDIN 2576 Slip-On Welding Flange PN10
  | |||||||||||||
| Product Name | Plate Flange PN10 | ||||||||||||
| Standard | DIN 2576 | ||||||||||||
| Product No: | Pipe | Flange | Screws | Weight of a flange (7,85 Kg/dm3) | |||||||||

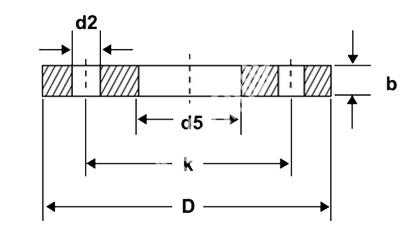

| Rated | d1 | d5 | D | b | c | k | Number | Thread | d2 | ||||
| Diameter | ISO Series 1 | DIN Series 2 | Kg | ||||||||||
| MFVE602-DIN01 | 15 | - | 20 | 21 | 95 | 14 | 5 | 65 | 4 | M 12 | 14 | 0,675 | |
| 21,3 | - | 22 | 0,669 | ||||||||||
| MFVE602-DIN02 | 20 | - | 25 | 26 | 105 | 16 | 5 | 75 | 4 | M 12 | 14 | 0,749 | |
| 26,9 | - | 27,6 | 0,936 | ||||||||||
| MFVE602-DIN03 | 25 | - | 30 | 31 | 115 | 16 | 5 | 85 | 4 | M 12 | 14 | 1,14 | |
| 33,7 | - | 34,4 | 1,11 | ||||||||||
| MFVE602-DIN04 | 32 | - | 38 | 39 | 140 | 16 | 5 | 100 | 4 | M 16 | 18 | 1,66 | |
| 42,4 | - | 43,1 | 1,62 | ||||||||||
| MFVE602-DIN05 | 40 | - | 44,5 | 45,5 | 150 | 16 | 5 | 110 | 4 | M 16 | 18 | 1,89 | |
| 48,3 | - | 49 | 1,86 | ||||||||||
| MFVE602-DIN06 | 50 | - | 57 | 58,1 | 165 | 18 | 6 | 125 | 4 | M 16 | 18 | 2,51 | |
| 60,3 | - | 61,1 | 2,47 | ||||||||||
| MFVE602-DIN07 | 65 | 76,1 | - | 77,1 | 185 | 18 | 6 | 145 | 4 | M 16 | 18 | 3 | |
| MFVE602-DIN08 | 80 | 88,9 | - | 90,3 | 200 | 20 | 7 | 160 | 8 | M 16 | 18 | 3,79 | |
| MFVE602-DIN09 | 100 | - | 108 | 109,6 | 220 | 20 | 7 | 180 | 8 | M 16 | 18 | 4,2 | |
| 114,3 | - | 115,9 | 4,03 | ||||||||||
| MFVE602-DIN10 | 125 | - | 133 | 134,8 | 250 | 22 | 7 | 210 | 8 | M 16 | 18 | 5,71 | |
| 139,7 | - | 141,6 | 5,46 | ||||||||||
| MFVE602-DIN11 | 150 | - | 159 | 161,1 | 285 | 22 | 7 | 240 | 8 | M 20 | 22 | 6,72 | |
| 168,3 | - | 170,5 | 6,57 | ||||||||||
| MFVE602-DIN12 | 200 | 219,1 | - | 221,8 | 340 | 24 | 7 | 295 | 8 | M 20 | 22 | 9,31 | |
| MFVE602-DIN13 | 250 | - | 267 | 270,2 | 395 | 26 | 7 | 350 | 12 | M 20 | 22 | 12,5 | |
| 273 | - | 276,2 | 11,9 | ||||||||||
| MFVE602-DIN14 | 300 | 323,9 | - | 327,6 | 445 | 26 | 7 | 400 | 12 | M 20 | 22 | 13,8 | |
| MFVE602-DIN15 | 350 | 355,6 | - | 359,7 | 505 | 28 | 7 | 460 | 16 | M 20 | 22 | 20,6 | |
| - | 368 | 372,2 | 19 | ||||||||||
| MFVE602-DIN16 | 400 | 406,4 | - | 411 | 565 | 32 | 7 | 515 | 16 | M 24 | 26 | 27,9 | |
| - | 419 | 423,7 | 25,9 | ||||||||||
| MFVE602-DIN17 | 450 | 457 | - | 462,5 | 615 | 38 | 7 | 565 | 20 | M 24 | 26 | 35,6 | |
| MFVE602-DIN18 | 500 | 508 | - | 513,6 | 670 | 38 | 7 | 620 | 20 | M 24 | 26 | 41,1 | |
| Raw Material For Forged Flange | |||||||||||||||||||
| Grade | C | Si | Mn | P | S | Al | Ni | Cu | Cr | V | Nb | Ti | |||||||
| C22.8 | 0.18-0.23 | ≤0.4 | 0.4-0.9 | ≤0.035 | ≤0.03 | 0.015-0.05 | ≤0.3 | ≤0.03 | ≤0.3 | ||||||||||
| P250GH | 0.18-0.23 | 0.2-0.4 | 0.4-0.9 | 0.025 | 0.015 | 0.015-0.05 | ≤0.3 | ≤0.03 | ≤0.3 | 0.02 | |||||||||
| Q235 | 0.14-0.22 | ≤0.3 | 0.3-0.65 | ≤0.045 | ≤0.05 | ||||||||||||||
| Q345D | ≤0.18 | ≤0.55 | 1-1.6 | ≤0.03 | ≤0.03 | ≤0.03 | ≤0.3 | ≤0.3 | 0.02-0.15 | 0.015-0.06 | 0.02-0.2 | ||||||||
| 20G | 0.17-0.23 | 0.17-0.37 | 0.35-0.65 | ≤0.035 | ≤0.035 | ≤0.3 | ≤0.25 | ≤0.25 | |||||||||||
| A105 | ≤0.35 | 0.1-0.35 | 0.6-1.05 | ≤0.035 | ≤0.04 | ≤0.4 | ≤0.4 | ≤0.3 | |||||||||||
| SS400 | ≤0.21 | ≤0.3 | ≤0.14 | ≤0.035 | ≤0.035 | ||||||||||||||
| RST37.2 | ≤0.17 | ≤0.12 | ≤1.25 | ≤0.035 | ≤0.035 | ||||||||||||||
| S235JRG2 | ≤0.17 | ≤0.12 | ≤1.25 | ≤0.035 | ≤0.035 | ||||||||||||||
