Product Name | Blind Flange PN40 | ||||||
Standard | DIN 2527 | ||||||
Product No: | PN40 | ||||||

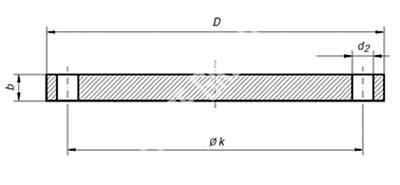

DIN | No. of holes | D | b | K | d2 | KG | |
MFVE617-DIN01 | 10 | 4 | 90 | 16 | 60 | 14 | 0.72 |
MFVE617-DIN02 | 15 | 4 | 95 | 16 | 65 | 14 | 0.81 |
MFVE617-DIN03 | 20 | 4 | 105 | 18 | 75 | 14 | 1.14 |
MFVE617-DIN04 | 25 | 4 | 115 | 18 | 85 | 14 | 1.38 |
MFVE617-DIN05 | 32 | 4 | 140 | 18 | 100 | 18 | 2.03 |
MFVE617-DIN06 | 40 | 4 | 150 | 18 | 110 | 18 | 2.35 |
MFVE617-DIN07 | 50 | 4 | 165 | 20 | 125 | 18 | 3.2 |
MFVE617-DIN08 | 65 | 8 | 185 | 22 | 145 | 18 | 4.29 |
MFVE617-DIN09 | 80 | 8 | 200 | 24 | 160 | 18 | 5.54 |
MFVE617-DIN10 | 100 | 8 | 235 | 24 | 190 | 22 | 7.6 |
MFVE617-DIN11 | 125 | 8 | 270 | 26 | 220 | 26 | 10.82 |
MFVE617-DIN12 | 150 | 8 | 300 | 28 | 250 | 26 | 14.6 |
MFVE617-DIN13 | 175 | 12 | 350 | 32 | 295 | 30 | 22.04 |
MFVE617-DIN14 | 200 | 12 | 375 | 34 | 320 | 30 | 27.21 |
MFVE617-DIN15 | 250 | 12 | 450 | 38 | 385 | 33 | 44.38 |
MFVE617-DIN16 | 300 | 16 | 515 | 42 | 450 | 33 | 64.17 |
MFVE617-DIN17 | 350 | 16 | 580 | 46 | 510 | 36 | 89.52 |
MFVE617-DIN18 | 400 | 16 | 660 | 50 | 585 | 39 | 126.76 |
MFVE617-DIN19 | 500 | 20 | 755 | 56 | 670 | 42 | 184.63 |
MFVE617-DIN20 | 600 | 20 | 890 | 62 | 795 | 48 | 285.17 |
MFVE617-DIN21 | 700 | 24 | 995 | 64 | 900 | 48 | 368.83 |
MFVE617-DIN22 | 800 | 24 | 1140 | 70 | 1030 | 56 | 528.39 |
MFVE617-DIN23 | 900 | 28 | 1250 | 76 | 1140 | 56 | 690.99 |
MFVE617-DIN24 | 1000 | 28 | 1360 | 84 | 1250 | 56 | 912.42 |
Raw Material For Forged Flange | |||||||||||||||||||
Grade | C | Si | Mn | P | S | Al | Ni | Cu | Cr | V | Nb | Ti | |||||||
C22.8 | 0.18-0.23 | ≤0.4 | 0.4-0.9 | ≤0.035 | ≤0.03 | 0.015-0.05 | ≤0.3 | ≤0.03 | ≤0.3 | ||||||||||
P250GH | 0.18-0.23 | 0.2-0.4 | 0.4-0.9 | 0.025 | 0.015 | 0.015-0.05 | ≤0.3 | ≤0.03 | ≤0.3 | 0.02 | |||||||||
Q235 | 0.14-0.22 | ≤0.3 | 0.3-0.65 | ≤0.045 | ≤0.05 | ||||||||||||||
Q345D | ≤0.18 | ≤0.55 | 1-1.6 | ≤0.03 | ≤0.03 | ≤0.03 | ≤0.3 | ≤0.3 | 0.02-0.15 | 0.015-0.06 | 0.02-0.2 | ||||||||
20G | 0.17-0.23 | 0.17-0.37 | 0.35-0.65 | ≤0.035 | ≤0.035 | ≤0.3 | ≤0.25 | ≤0.25 | |||||||||||
A105 | ≤0.35 | 0.1-0.35 | 0.6-1.05 | ≤0.035 | ≤0.04 | ≤0.4 | ≤0.4 | ≤0.3 | |||||||||||
SS400 | ≤0.21 | ≤0.3 | ≤0.14 | ≤0.035 | ≤0.035 | ||||||||||||||
RST37.2 | ≤0.17 | ≤0.12 | ≤1.25 | ≤0.035 | ≤0.035 | ||||||||||||||
S235JRG2 | ≤0.17 | ≤0.12 | ≤1.25 | ≤0.035 | ≤0.035 |
