Product Name | Blind Flange Flat Face 5k | |||||||
Standard | JIS B2220 | |||||||

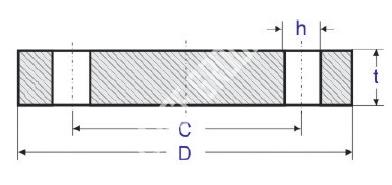

Product No: | Pipe Size | Flange Dimension(mm) | Dia.of Bolt(mm) | |||||
A | D | C | t | h | Num.of Bolt | |||
in | mm | |||||||
MFVE613-JIS01 | 3/8 | 10 | 75 | 55 | 9 | 12 | 4 | |
MFVE613-JIS02 | 1/2 | 15 | 80 | 60 | 9 | 12 | 4 | |
MFVE613-JIS03 | 3/4 | 20 | 85 | 65 | 10 | 12 | 4 | |
MFVE613-JIS04 | 1 | 25 | 95 | 75 | 10 | 12 | 4 | |
MFVE613-JIS05 | 1 1/4 | 32 | 115 | 90 | 12 | 15 | 4 | |
MFVE613-JIS06 | 1 1/2 | 40 | 120 | 95 | 12 | 15 | 4 | |
MFVE613-JIS07 | 2 | 50 | 130 | 105 | 14 | 15 | 4 | |
MFVE613-JIS08 | 2 1/2 | 65 | 155 | 130 | 14 | 15 | 4 | |
MFVE613-JIS09 | 3 | 80 | 180 | 145 | 14 | 19 | 4 | |
MFVE613-JIS10 | 3 1/2 | 90 | 190 | 155 | 14 | 19 | 4 | |
MFVE613-JIS11 | 4 | 100 | 200 | 165 | 16 | 19 | 8 | |
MFVE613-JIS12 | 5 | 125 | 235 | 200 | 16 | 19 | 8 | |
MFVE613-JIS13 | 6 | 150 | 265 | 230 | 18 | 19 | 8 | |
MFVE613-JIS14 | 7 | 175 | 300 | 260 | 18 | 23 | 8 | |
MFVE613-JIS15 | 8 | 200 | 320 | 280 | 20 | 23 | 8 | |
MFVE613-JIS16 | 9 | 225 | 345 | 305 | 20 | 23 | 12 | |
MFVE613-JIS17 | 10 | 250 | 385 | 345 | 22 | 23 | 12 | |
MFVE613-JIS18 | 12 | 300 | 430 | 390 | 22 | 23 | 12 | |
MFVE613-JIS19 | 14 | 350 | 480 | 435 | 24 | 25 | 12 | |
MFVE613-JIS20 | 16 | 400 | 540 | 495 | 24 | 25 | 16 | |
MFVE613-JIS21 | 18 | 450 | 605 | 555 | 24 | 25 | 16 | |
MFVE613-JIS22 | 20 | 500 | 655 | 605 | 24 | 25 | 20 | |
MFVE613-JIS23 | 22 | 550 | 720 | 665 | 26 | 27 | 20 | |
MFVE613-JIS24 | 24 | 600 | 770 | 715 | 26 | 27 | 20 | |
MFVE613-JIS25 | 26 | 650 | 825 | 770 | 28 | 27 | 24 | |
MFVE613-JIS26 | 28 | 700 | 875 | 820 | 30 | 27 | 24 | |
MFVE613-JIS27 | 30 | 750 | 945 | 880 | 32 | 33 | 24 | |
MFVE613-JIS28 | 32 | 800 | 995 | 930 | 34 | 33 | 24 | |
MFVE613-JIS29 | 34 | 850 | 1045 | 980 | 36 | 33 | 24 | |
MFVE613-JIS30 | 36 | 900 | 1095 | 1030 | 36 | 33 | 24 | |
MFVE613-JIS31 | 40 | 1000 | 1195 | 1130 | 40 | 33 | 28 | |
MFVE613-JIS32 | 44 | 1100 | 1305 | 1240 | 44 | 33 | 28 | |
MFVE613-JIS33 | 48 | 1200 | 1420 | 1350 | 48 | 33 | 32 | |
MFVE613-JIS34 | 54 | 1350 | 1575 | 1505 | 54 | 33 | 32 | |
MFVE613-JIS35 | 60 | 1500 | 1730 | 1660 | 58 | 33 | 36 |
Raw Material For Forged Flange | |||||||||||||||||||
Code | C | Si | Mn | P | S | Al | Ni | Cu | Cr | V | Nb | ||||||||
C22.8 | 0.18-0.23 | ≤0.4 | 0.4-0.9 | ≤0.035 | ≤0.03 | 0.015-0.05 | ≤0.3 | ≤0.03 | ≤0.3 | ||||||||||
P250GH | 0.18-0.23 | 0.2-0.4 | 0.4-0.9 | 0.025 | 0.015 | 0.015-0.05 | ≤0.3 | ≤0.03 | ≤0.3 | 0.02 | |||||||||
Q235 | 0.14-0.22 | ≤0.3 | 0.3-0.65 | ≤0.045 | ≤0.05 | ||||||||||||||
Q345D | ≤0.18 | ≤0.55 | 1-1.6 | ≤0.03 | ≤0.03 | ≤0.03 | ≤0.3 | ≤0.3 | 0.02-0.15 | 0.015-0.06 | |||||||||
20G | 0.17-0.23 | 0.17-0.37 | 0.35-0.65 | ≤0.035 | ≤0.035 | ≤0.3 | ≤0.25 | ≤0.25 | |||||||||||
A105 | ≤0.35 | 0.1-0.35 | 0.6-1.05 | ≤0.035 | ≤0.04 | ≤0.4 | ≤0.4 | ≤0.3 | |||||||||||
SS400 | ≤0.21 | ≤0.3 | ≤0.14 | ≤0.035 | ≤0.035 | ||||||||||||||
405 | ≤0.08 | ≤1 | ≤1 | ≤0.04 | ≤0.03 | 0.1-0.3 | ≤0.6 | 11.5-14.5 | |||||||||||
410 | ≤0.15 | ≤1 | ≤1 | ≤0.04 | ≤0.03 | ≤0.6 | 11.5-13.5 | ||||||||||||
430 | ≤0.12 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | ≤0.6 | 16-18 | ||||||||||||
443 | ≤0.2 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | ≤0.5 | 0.9-1.25 | 18-23 | |||||||||||
446 | ≤0.2 | ≤0.75 | ≤1.5 | ≤0.04 | ≤0.03 | ≤0.5 | 23-30 | ||||||||||||
329 | ≤0.08 | ≤1 | ≤1.5 | ≤0.04 | ≤0.03 | 3.0-6.0 | 23-28 | ||||||||||||
430A | ≤0.1 | ≤1 | ≤1 | ≤0.04 | ≤0.03 | 16-18 | |||||||||||||
303 | ≤0.15 | ≤1 | ≤2 | ≤2 | ≤0.15 | 8.0-10.0 | 17.0-19.0 | ||||||||||||
304 | ≤0.08 | ≤1 | ≤2 | ≤0.04 | ≤0.03 | 8.0-11.0 | 18.0-20.0 | ||||||||||||
316 | ≤0.08 | ≤1 | ≤2 | ≤0.04 | ≤0.03 | 10.0-14.0 | 16.0-18.0 | ||||||||||||
321 | ≤0.08 | ≤1 | ≤2 | ≤0.04 | ≤0.03 | 9.0-13.0 | 17.0-19.0 |
