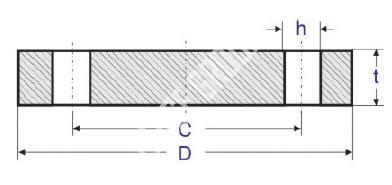

Product Name | Blind Flange Flat Face 10k | |||||||
Standard | JIS B2220 | |||||||
Product No: | Pipe Size | Flange Dimension(mm) | Dia.of Bolt(mm) | |||||
A | D | C | t | h | Num.of Bolt | |||
in | mm | |||||||
MFVE614-JIS01 | 3/8 | 10 | 90 | 65 | 12 | 15 | 4 | |
MFVE614-JIS02 | 1/2 | 15 | 95 | 70 | 12 | 15 | 4 | |
MFVE614-JIS03 | 3/4 | 20 | 100 | 75 | 14 | 15 | 4 | |
MFVE614-JIS04 | 1 | 25 | 125 | 90 | 14 | 19 | 4 | |
MFVE614-JIS05 | 1 1/4 | 32 | 135 | 100 | 16 | 19 | 4 | |
MFVE614-JIS06 | 1 1/2 | 40 | 140 | 105 | 16 | 19 | 4 | |
MFVE614-JIS07 | 2 | 50 | 155 | 120 | 16 | 19 | 4 | |
MFVE614-JIS08 | 2 1/2 | 65 | 175 | 140 | 18 | 19 | 4 | |
MFVE614-JIS09 | 3 | 80 | 185 | 150 | 18 | 19 | 8 | |
MFVE614-JIS10 | 3 1/2 | 90 | 195 | 160 | 18 | 19 | 8 | |
MFVE614-JIS11 | 4 | 100 | 210 | 175 | 18 | 19 | 8 | |
MFVE614-JIS12 | 5 | 125 | 250 | 210 | 20 | 23 | 8 | |
MFVE614-JIS13 | 6 | 150 | 280 | 240 | 22 | 23 | 8 | |
MFVE614-JIS14 | 7 | 175 | 305 | 265 | 22 | 23 | 12 | |
MFVE614-JIS15 | 8 | 200 | 330 | 290 | 22 | 23 | 12 | |
MFVE614-JIS16 | 9 | 225 | 350 | 310 | 22 | 23 | 12 | |
MFVE614-JIS17 | 10 | 250 | 400 | 355 | 24 | 25 | 12 | |
MFVE614-JIS18 | 12 | 300 | 445 | 400 | 24 | 25 | 16 | |
MFVE614-JIS19 | 14 | 350 | 490 | 445 | 26 | 25 | 16 | |
MFVE614-JIS20 | 16 | 400 | 560 | 510 | 28 | 27 | 16 | |
MFVE614-JIS21 | 18 | 450 | 620 | 565 | 30 | 27 | 20 | |
MFVE614-JIS22 | 20 | 500 | 675 | 620 | 30 | 27 | 20 | |
MFVE614-JIS23 | 22 | 550 | 745 | 680 | 34 | 33 | 20 | |
MFVE614-JIS24 | 24 | 600 | 795 | 730 | 36 | 33 | 24 | |
MFVE614-JIS25 | 26 | 650 | 845 | 780 | 38 | 33 | 24 | |
MFVE614-JIS26 | 28 | 700 | 905 | 840 | 40 | 33 | 24 | |
MFVE614-JIS27 | 30 | 750 | 970 | 900 | 44 | 33 | 24 | |
MFVE614-JIS28 | 32 | 800 | 1020 | 950 | 46 | 33 | 28 | |
MFVE614-JIS29 | 34 | 850 | 1070 | 1000 | 48 | 33 | 28 | |
MFVE614-JIS30 | 36 | 900 | 1120 | 1050 | 50 | 33 | 28 | |
MFVE614-JIS31 | 40 | 1000 | 1235 | 1160 | 56 | 39 | 28 | |
MFVE614-JIS32 | 44 | 1100 | 1345 | 1270 | 62 | 39 | 28 | |
MFVE614-JIS33 | 48 | 1200 | 1465 | 1380 | 66 | 39 | 32 | |
MFVE614-JIS34 | 54 | 1350 | 1630 | 1540 | 74 | 45 | 36 | |
MFVE614-JIS35 | 60 | 1500 | 1795 | 1700 | 82 | 45 | 40 |
Raw Material For Forged Flange | |||||||||||||||||||
Code | C | Si | Mn | P | S | Al | Ni | Cu | Cr | V | Nb | ||||||||
C22.8 | 0.18-0.23 | ≤0.4 | 0.4-0.9 | ≤0.035 | ≤0.03 | 0.015-0.05 | ≤0.3 | ≤0.03 | ≤0.3 | ||||||||||
P250GH | 0.18-0.23 | 0.2-0.4 | 0.4-0.9 | 0.025 | 0.015 | 0.015-0.05 | ≤0.3 | ≤0.03 | ≤0.3 | 0.02 | |||||||||
Q235 | 0.14-0.22 | ≤0.3 | 0.3-0.65 | ≤0.045 | ≤0.05 | ||||||||||||||
Q345D | ≤0.18 | ≤0.55 | 1-1.6 | ≤0.03 | ≤0.03 | ≤0.03 | ≤0.3 | ≤0.3 | 0.02-0.15 | 0.015-0.06 | |||||||||
20G | 0.17-0.23 | 0.17-0.37 | 0.35-0.65 | ≤0.035 | ≤0.035 | ≤0.3 | ≤0.25 | ≤0.25 | |||||||||||
A105 | ≤0.35 | 0.1-0.35 | 0.6-1.05 | ≤0.035 | ≤0.04 | ≤0.4 | ≤0.4 | ≤0.3 | |||||||||||
SS400 | ≤0.21 | ≤0.3 | ≤0.14 | ≤0.035 | ≤0.035 | ||||||||||||||
405 | ≤0.08 | ≤1 | ≤1 | ≤0.04 | ≤0.03 | 0.1-0.3 | ≤0.6 | 11.5-14.5 | |||||||||||
410 | ≤0.15 | ≤1 | ≤1 | ≤0.04 | ≤0.03 | ≤0.6 | 11.5-13.5 | ||||||||||||
430 | ≤0.12 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | ≤0.6 | 16-18 | ||||||||||||
443 | ≤0.2 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | ≤0.5 | 0.9-1.25 | 18-23 | |||||||||||
446 | ≤0.2 | ≤0.75 | ≤1.5 | ≤0.04 | ≤0.03 | ≤0.5 | 23-30 | ||||||||||||
329 | ≤0.08 | ≤1 | ≤1.5 | ≤0.04 | ≤0.03 | 3.0-6.0 | 23-28 | ||||||||||||
430A | ≤0.1 | ≤1 | ≤1 | ≤0.04 | ≤0.03 | 16-18 | |||||||||||||
303 | ≤0.15 | ≤1 | ≤2 | ≤2 | ≤0.15 | 8.0-10.0 | 17.0-19.0 | ||||||||||||
304 | ≤0.08 | ≤1 | ≤2 | ≤0.04 | ≤0.03 | 8.0-11.0 | 18.0-20.0 | ||||||||||||
316 | ≤0.08 | ≤1 | ≤2 | ≤0.04 | ≤0.03 | 10.0-14.0 | 16.0-18.0 | ||||||||||||
321 | ≤0.08 | ≤1 | ≤2 | ≤0.04 | ≤0.03 | 9.0-13.0 | 17.0-19.0 |
